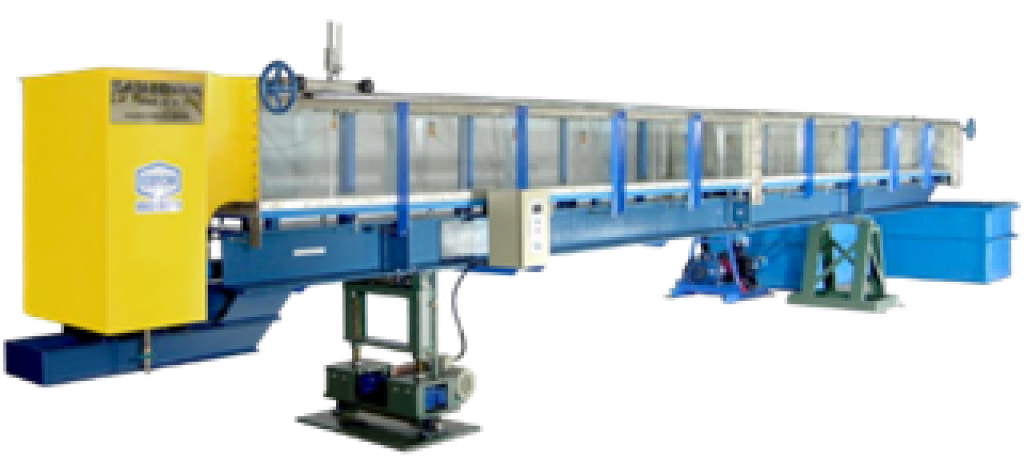

Canal De Flujo Inclinable
El canal de flujo HF-540 está diseñado para estudiar fenómenos hidráulicos, y se utiliza con accesorios y modelos opcionales.
El canal de flujo HF-540 sirve como una unidad que se utiliza con accesorios y modelos opcionales, que se detallan a continuación. También se incluye un manual de instrucciones.
Bajo Marco:
El lecho del canal descansa sobre vigas gemelas de un marco inferior, lo que asegura que las deflexiones por carga estática se mantengan al mínimo. Cada sección viene con paredes laterales de vidrio, lo que facilita la instalación y alineación del canal. Las vigas están soportadas por un punto de apoyo en un extremo y un soporte de altura ajustable en el otro.
Ajuste de Pendiente:
El soporte de altura ajustable utiliza tornillos gemelos. Cada tornillo es accionado por una caja de engranajes de tornillo y rueda conectada a un motor común. Se proporciona una escala de pendiente en un extremo del canal.
Lecho del Canal:
El lecho del canal está hecho de acero inoxidable con agujeros roscados a intervalos regulares a lo largo de la longitud del canal para sujetar accesorios o modelos al lecho. Estos agujeros también pueden usarse para tomar presión y medir la pérdida de presión a lo largo del canal (opcional).
Paredes Laterales:
Por razones de seguridad, las paredes laterales están hechas de vidrio templado o acrílico transparente. Las paredes están soportadas por intervalos de soportes con ajuste de tornillo para asegurar que se mantengan rectas y verticales.
Tanque Cabeza:
El tanque cabeza está fabricado en acero inoxidable, con lados y fondo curvados para garantizar un flujo suave hacia el canal. Se incluyen láminas perforadas en el tanque cabeza para suavizar aún más el flujo.
Tanque de Almacenamiento:
El tanque de almacenamiento tiene suficiente agua para llenar todo el canal. Un tanque de almacenamiento de fibra de vidrio se coloca en el extremo aguas abajo del canal. La capacidad del tanque varía según la longitud del canal.
Bomba Circulante:
La bomba tiene un sello mecánico. Se incluye una válvula mariposa de engranaje para un control preciso del flujo.
Medición de Flujo:
Se utiliza una pantalla digital para observar y ajustar fácilmente el flujo. Un medidor de agua también está disponible como opción y puede usarse como referencia para calibrar el indicador de flujo.
Dispositivo de Seguridad:
El equipo incluye interruptores de límite para el ajuste de la pendiente, interruptores de nivel para el monitoreo del nivel de agua, un botón de parada de emergencia y un interruptor de circuito de fuga a tierra (ELCB).
Todos los accesorios y modelos están equipados con sellos laterales para evitar filtraciones o fugas de agua. Existe una amplia variedad de modelos y accesorios disponibles como opciones.
