Ensayo de flexión EFNARC en paneles cuadrados y redondos
Este equipo realiza el ensayo de flexión EFNARC, el cual consiste en medir la capacidad de absorción de energía y la resistencia residual de paneles de concreto lanzado o proyectado (Shotcrete) empleado en túneles y estabilización de taludes. El sistema incluye dispositivos para verificar la deflexión de muestras cuadradas, así como circulares. Conforme a las normas EN 14488-5 y ASTM C1550.

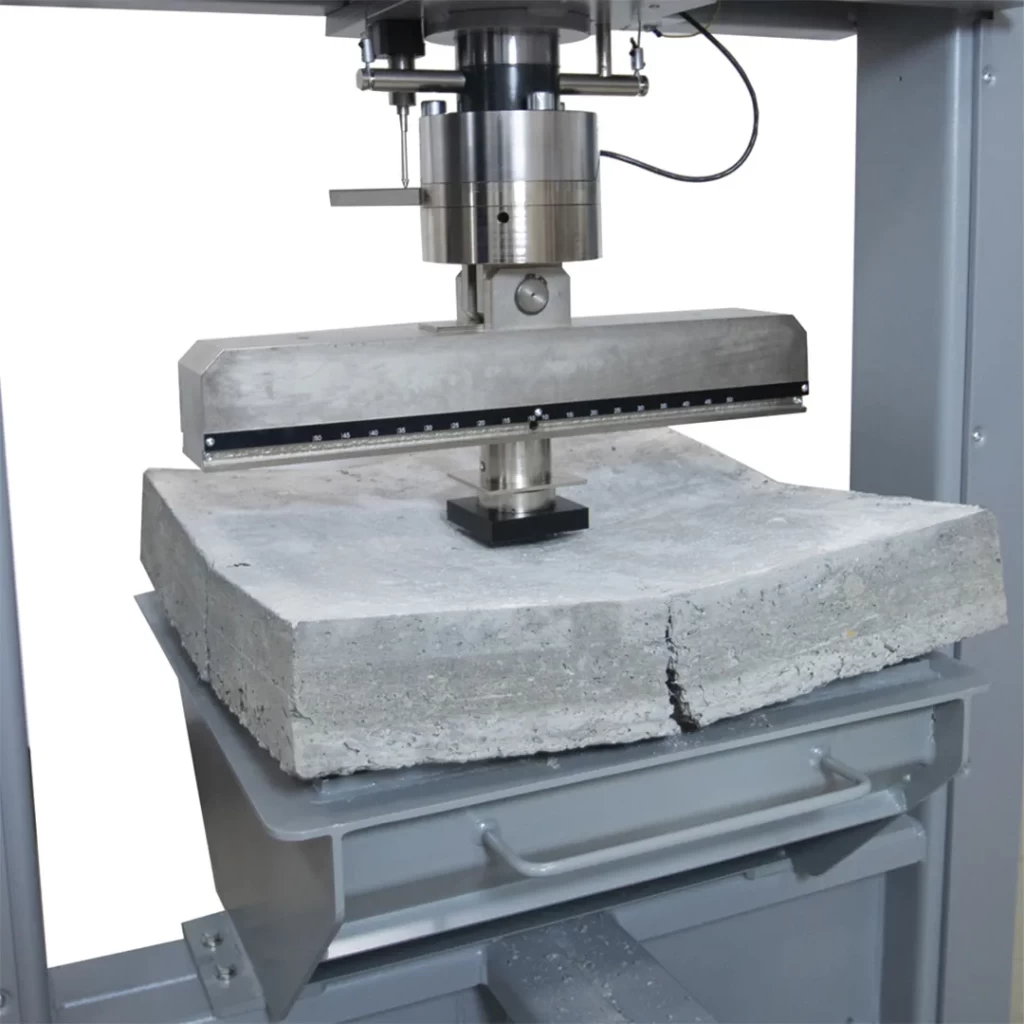

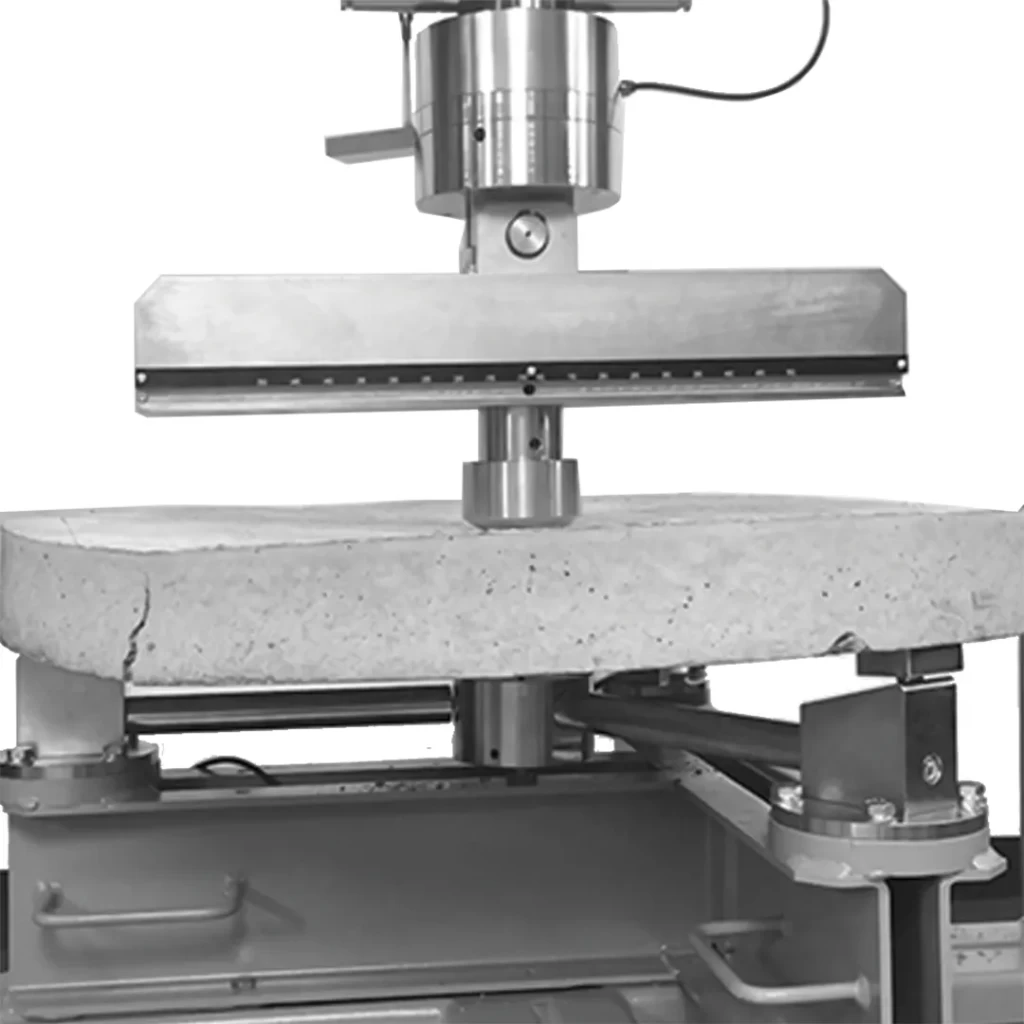

Se incluye un sistema de carga de 200 kN compuesto por una unidad de potencia hidráulica y un marco rígido de cuatro columnas con un soporte para muestras cuadradas. Cuenta con dispositivos para medir la deflexión de la muestra y su carga máxima. El soporte base es intercambiable para realizar ensayos en paneles circulares reforzado con fibras, conforme a la norma ASTM C1550, con dimensiones de 800mm de diámetro y 75 mm de espesor.
Características Generales

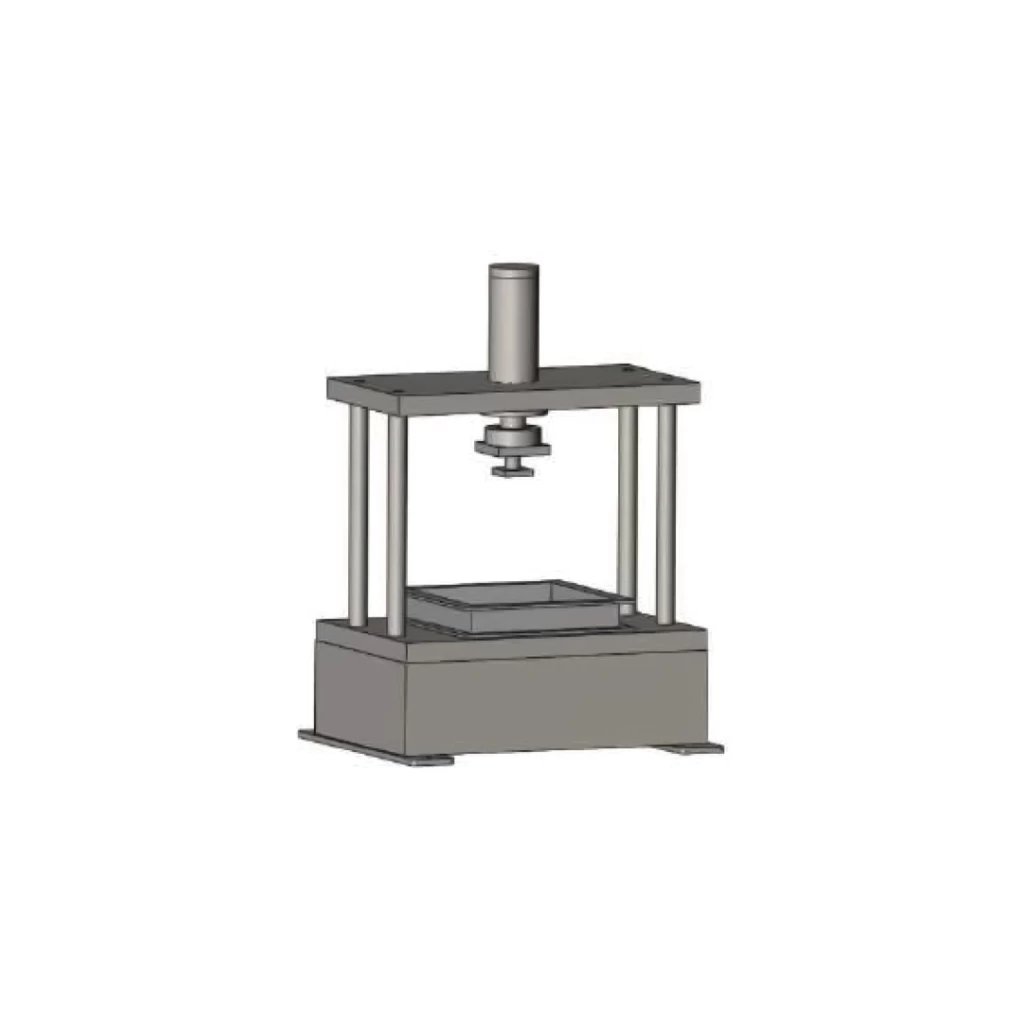

- Marco rígido de 04 columnas con pistón superior de largo recorrido
- Permite determinar el ensayo de flexión EFNARC en paneles cuadrados.
- Permite determinar la tenacidad a la flexión del concreto reforzado con fibras y la absorción de energía en paneles redondos.
- Marco intercambiable para ensayar paneles cuadrados y redondos.

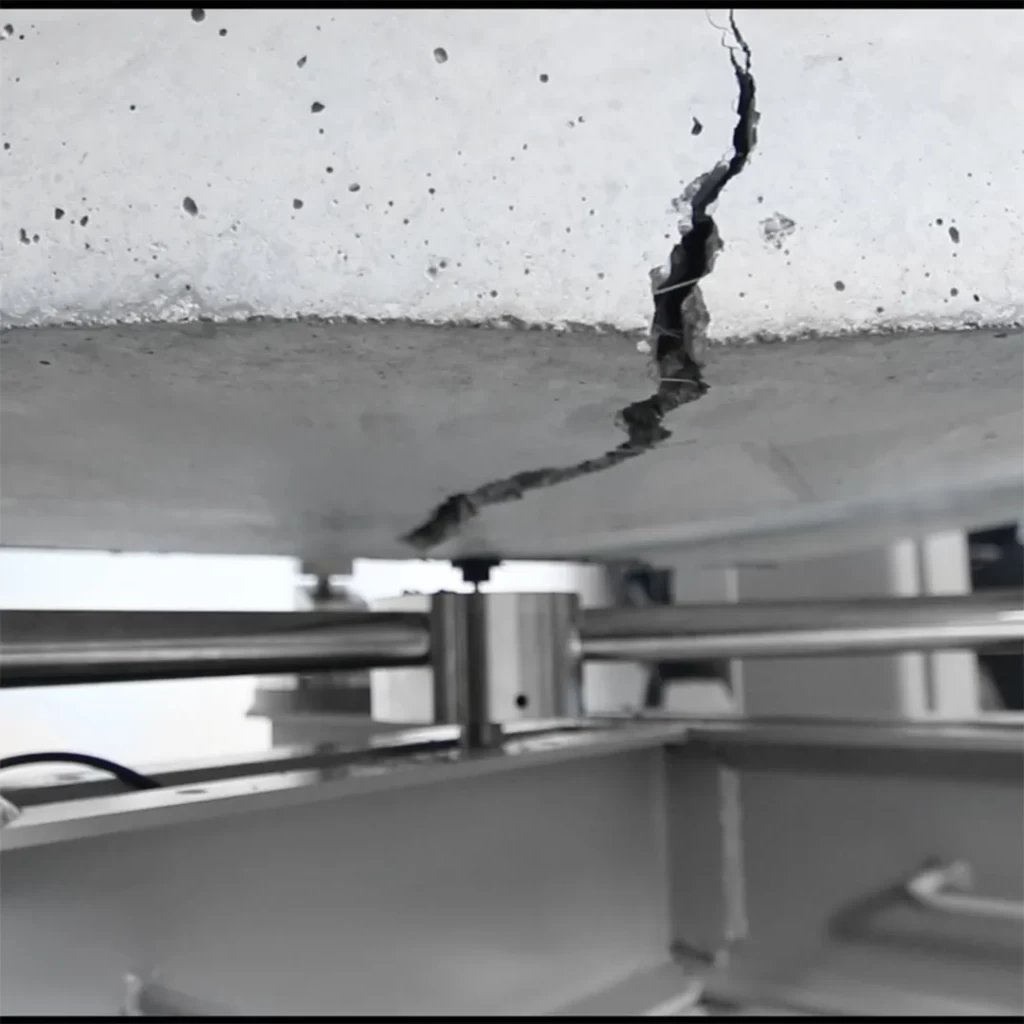

- Dispositivos LVDT instalados para verificar la deflexión de las muestras.
- Software por computadora con adquisición de datos, gráficas y generación de reportes.
- Incluye módulo de calibración electrónico.
- Incluye unidad de potencia hidráulica independiente.
