Mini Planta De Vapor
La TH-130 es una mini planta a vapor diseñada con fines de docencia para la enseñanza de los principios básicos de la generación de energía a través de vapor simulando el funcionamiento de una planta de energía convencional, pero a escala reducida, permitiendo a los estudiantes y profesionales estudiar, comprender y experimentar con las principales fases del proceso térmico, de generación de vapor y conversión de energía.

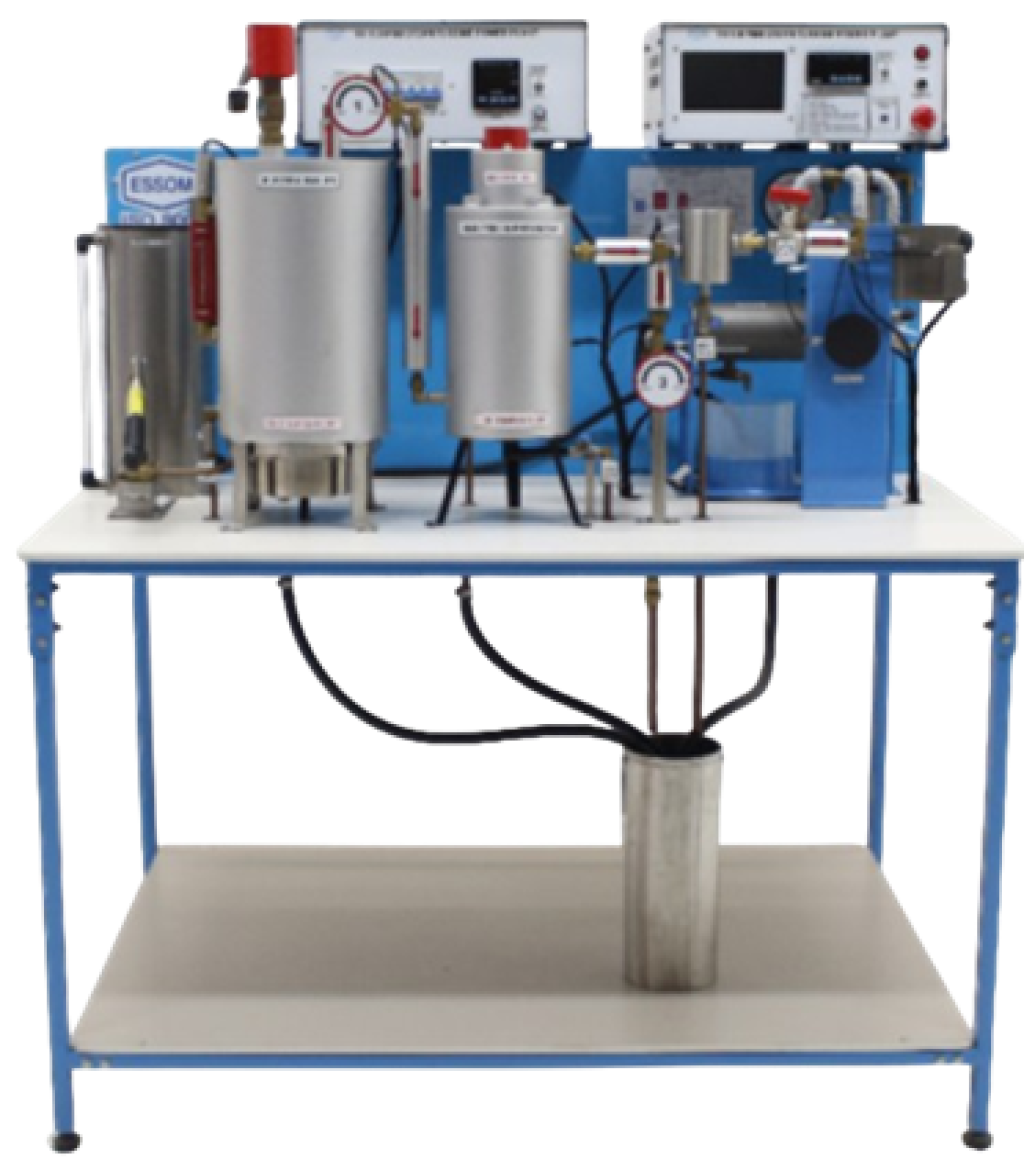

La unidad TH-130 ha sido diseñada como una moderna planta de energía en miniatura de sobremesa con fines educativos.
Su bomba suministra agua desde un tanque de alimentación a una pequeña caldera de gas. El vapor saturado puede sobrecalentarse mediante un sobrecalentador eléctrico (opcional). El vapor se estrangula hacia la turbina y en el escape de la turbina se condensa gracias a un condensador refrigerado por agua. El condensado se recoge en un vaso graduado y se devuelve al tanque de agua de alimentación mediante una bomba. Un pequeño generador está conectado a la turbina mediante una correa y se aplica una carga eléctrica. Se incluye un dinamómetro para medir la potencia mecánica. La unidad requiere suministro de agua externo. también se encuentra disponible una unidad de refrigeración por agua del condensador (opcional).
Se proporcionan instrumentos para supervisar y controlar el funcionamiento y el rendimiento de la planta, así como para garantizar la seguridad. La unidad se asienta sobre una estructura de acero con zapatas ajustables.
