Turbina A Gas
El MT-560 es una turbina de gas de laboratorio de dos ejes que simula el funcionamiento de plantas de energía modernas. Con un compresor de flujo radial y turbinas de flujo axial, genera gas caliente para impulsar las turbinas y producir potencia. Incluye un sistema de control electrónico y software de análisis para monitorear el rendimiento, además de contar con varias características de seguridad para proteger contra sobrevelocidad y sobretemperatura. Es un equipo ideal para estudiar la operación de turbinas a gas en un entorno controlado y educativo.

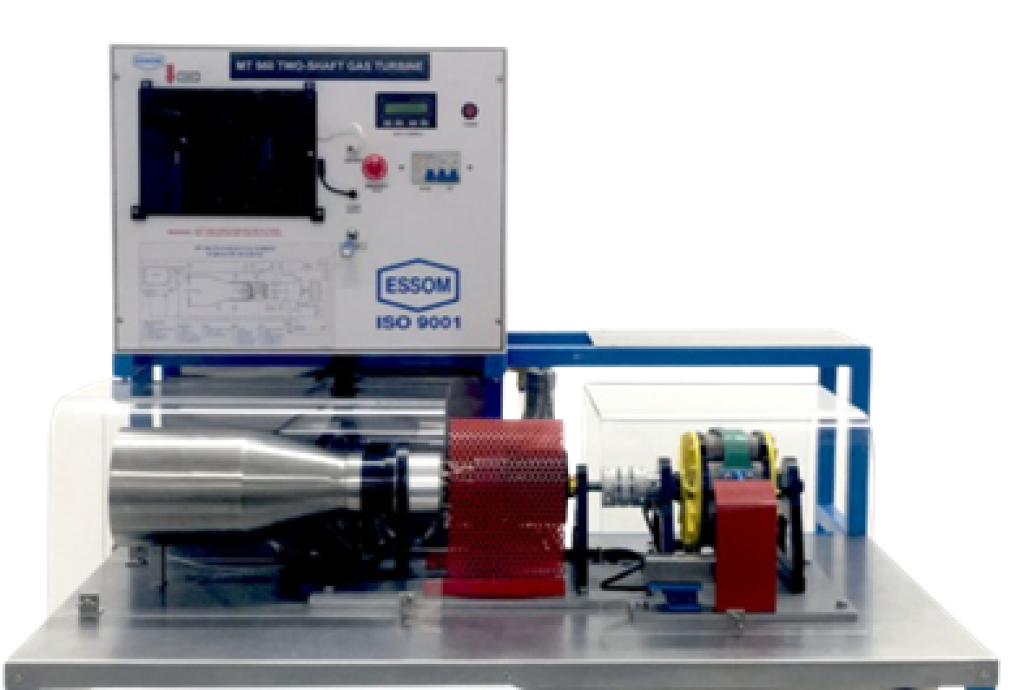

El equipo MT-560 es un motor didáctico de turbina de gas de dos ejes con un compresor de flujo radial y turbinas de flujo axial, similar a las que se encuentran en las modernas plantas de energía de turbinas de gas.
El primer eje funciona como generador de gas caliente. El aire de entrada se comprime mediante un compresor de flujo radial de una sola etapa después de pasar por un dispositivo de medición de flujo con orificio. La turbina se arranca con motor y funciona con combustible Jet A. El combustible es inyectado por una bomba de combustible y se enciende en la cámara de combustión, produciendo gas caliente para una turbina de flujo axial de una sola etapa que impulsa el compresor. El gas caliente se descarga axialmente hacia una turbina de potencia más grande en el segundo eje, donde se expulsa al ambiente. Se proporciona un ventilador para enfriar la caja de engranajes.
La velocidad de la turbina de potencia se reduce mediante la caja de engranajes. Un absorbedor de freno hidráulico está conectado a la caja de engranajes para medir la potencia, y requiere un suministro externo de agua. La carga se controla manualmente.
Una Unidad de Control Electrónica (UCE) gestiona la operación básica de la turbina. Se proporcionan instrumentos adicionales para monitorear y controlar el rendimiento de la turbina.

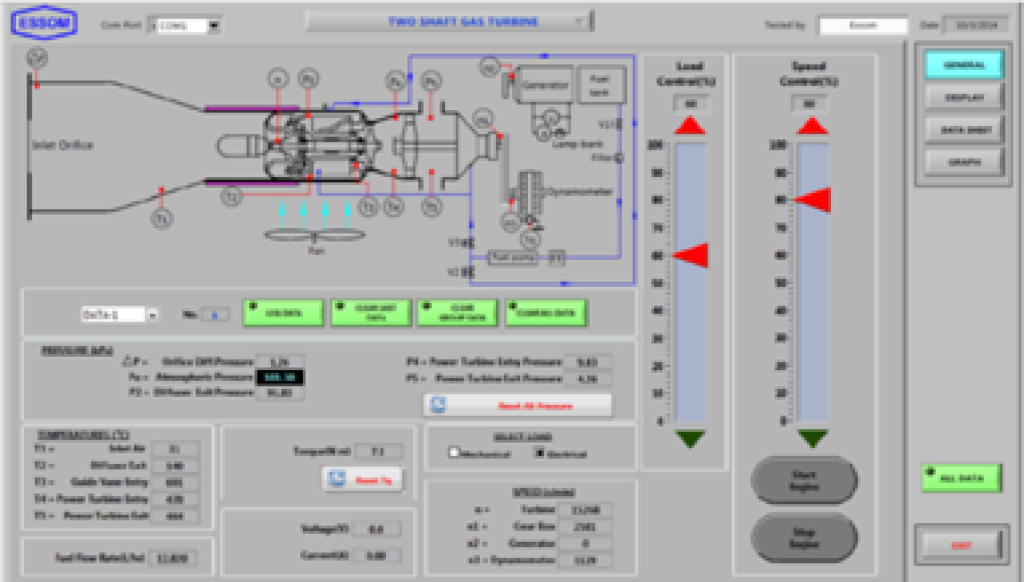

Se incluye una computadora con pantalla táctil, unidad de interfaz y software para control de velocidad, visualización y análisis de datos, y para asistir a la ECU.
Las características de seguridad incluyen una guardia de seguridad, apagado por sobrevelocidad del generador de gas, protección por sobrevelocidad de la turbina de potencia y apagado por sobretemperatura de entrada de la turbina de potencia. La unidad es de pie con soportes removibles.
