Unidad Didáctica De Destilación Continua
La unidad de destilación continua CF-511 es un equipo didáctico diseñado para demostrar el proceso de separación de una mezcla líquida compuesta por dos componentes con diferentes puntos de ebullición, donde uno de los líquidos es soluble en el otro. Este sistema permite observar cómo se lleva a cabo la separación continua de líquidos en un proceso industrial.
Este equipo demuestra un proceso para separar una mezcla de dos líquidos con diferentes puntos de ebullición, donde uno es soluble en el otro.

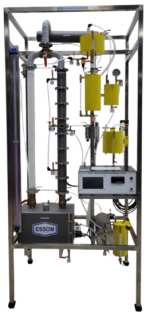

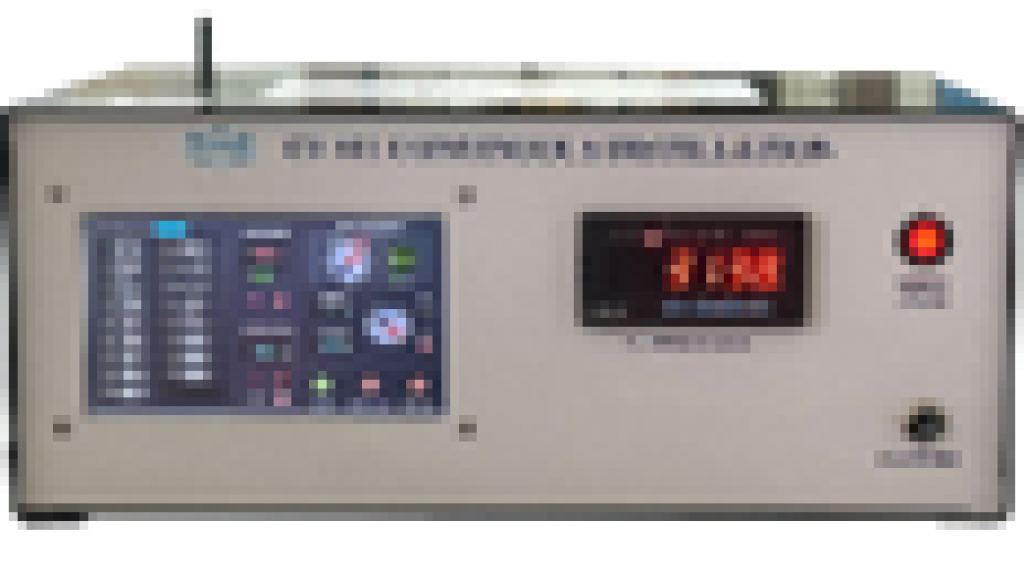

La unidad consta de un reboiler, dos columnas de destilación, un condensador, un tanque de reflujo, un tanque de producto superior, tanques de alimentación con bomba de alimentación, un pre-calentador de alimentación, tanques de producto inferior, instrumentos de medición y otros accesorios.
Se agrega una alimentación inicial al reboiler, donde el vapor con una mayor concentración del componente de menor punto de ebullición asciende por la columna de destilación. El vapor sale por la parte superior, se condensa en el condensador y se recoge en el tanque de reflujo. Parte del condensado del tanque de reflujo se devuelve a la parte superior de la columna, donde intercambia calor con el vapor ascendente. Esto hace que la fase de vapor sea más rica en el componente de menor punto de ebullición y la fase líquida sea más rica en el componente de mayor punto de ebullición. La fase líquida desciende hacia el reboiler.
La alimentación es bombeada desde los tanques de alimentación, precalentada en un pre-calentador, y luego entregada a la columna de destilación. La alimentación se evapora parcialmente en la columna en su camino hacia la parte inferior, donde se calienta hasta el punto de ebullición.
La mezcla caliente en el reboiler, rica en componentes de mayor punto de ebullición, se utiliza para precalentar la alimentación y se recoge en los tanques de producto inferior.
Dos columnas, una columna de placas de tamiz y una columna empacada con anillos de Raschig, pueden intercambiarse fácilmente mediante control de válvulas. Se proporciona aislamiento para el reboiler, la columna de tamiz, el condensador y el pre-calentador.
La unidad está montada sobre un marco de acero inoxidable.
