Unidad Didáctica De Destilación Por Lotes
La unidad didáctica de destilación por lotes CF-510 está diseñada para enseñar el proceso de separación de mezclas líquidas mediante el uso de un equipo sencillo y controlado, ideal para fines educativos y de investigación. Este equipo permite a los estudiantes observar y comprender el principio de la destilación y los factores que influyen en la separación de líquidos con diferentes puntos de ebullición.
La unidad de destilación CF-510 demuestra un proceso para separar una mezcla de dos líquidos con diferentes puntos de ebullición, donde uno es soluble en el otro.

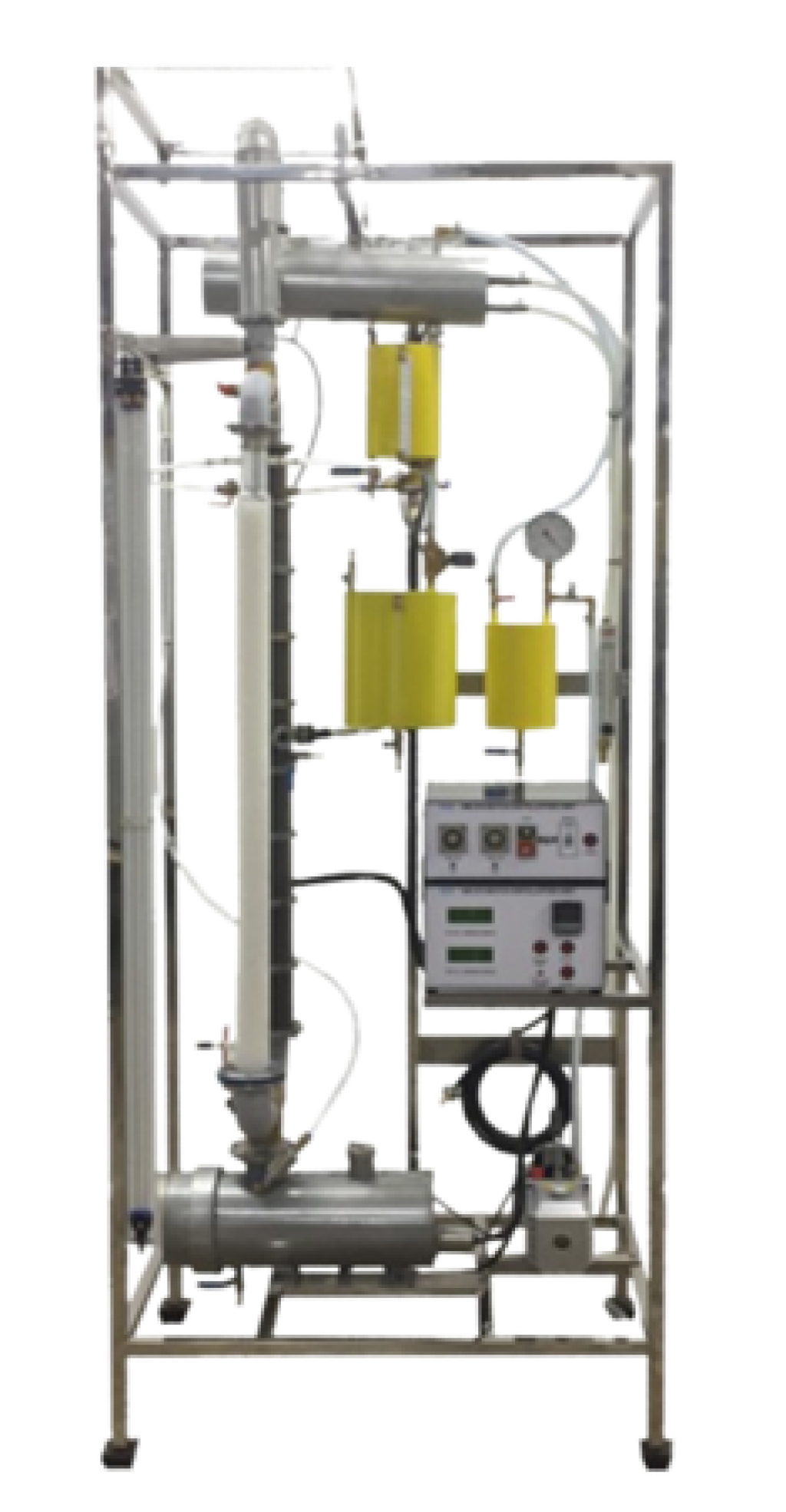

La unidad consta de un reboiler, dos columnas de destilación, un condensador, un tanque de reflujo, un tanque de producto superior, una bomba de vacío, instrumentos de medición y otros accesorios.
La mezcla líquida se añade al reboiler, donde el vapor mezclado, con una mayor concentración del componente de menor punto de ebullición, asciende a través de la columna de destilación. El vapor sale por la parte superior, se condensa en el condensador y luego se recoge en el tanque de reflujo. Parte del condensado del tanque de reflujo se devuelve a la parte superior de la columna, donde se produce un intercambio de calor con el vapor ascendente. Este proceso hace que la fase de vapor sea más rica en el componente de menor punto de ebullición y la fase líquida sea más rica en el componente de mayor punto de ebullición. La fase líquida desciende al reboiler, lo que hace que la mezcla en el reboiler sea más rica en el componente de mayor punto de ebullición con el tiempo.
La unidad incluye dos columnas: una columna de placas de tamiz y una columna empacada con anillos de Raschig, que se pueden intercambiar fácilmente mediante el control de válvulas. Se proporciona aislamiento para el reboiler, la columna de placas de tamiz y el condensador.
La unidad está montada sobre un marco de acero inoxidable.
